Определение ветровых нагрузок на фасад здания

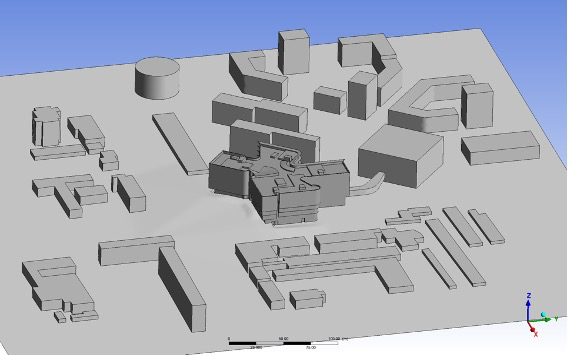

научно-исследовательского и учебного центра в г. АльметьевскеДля получения распределений по поверхностям фасада средней составляющей wm ветровой нагрузки построена модель воздушного пространства размером 600×600 метров в плане и высотой 150 м вокруг интересующего здания. Основание здания расположено на уровне 0 м.
Результаты расчетов фасада.
Распределения расчетной средней составляющей ветровой нагрузки wmрасч. представлены в виде пространственных полей на стенках фасада на рисунках ниже. Коэффициент надежности по нагрузке 1,4. На некоторых рисунках показаны сразу 4 направления ветра для наглядности и удобства сравнения. Для удобства анализа на фасаде отмечены линии уровня с шагом 4800 мм, расположенные в середине каждого этажа. Линии расположены на высотах: 2; 6,8; 11,6; 16,4; 21,2; 26,0; 30,8 м.

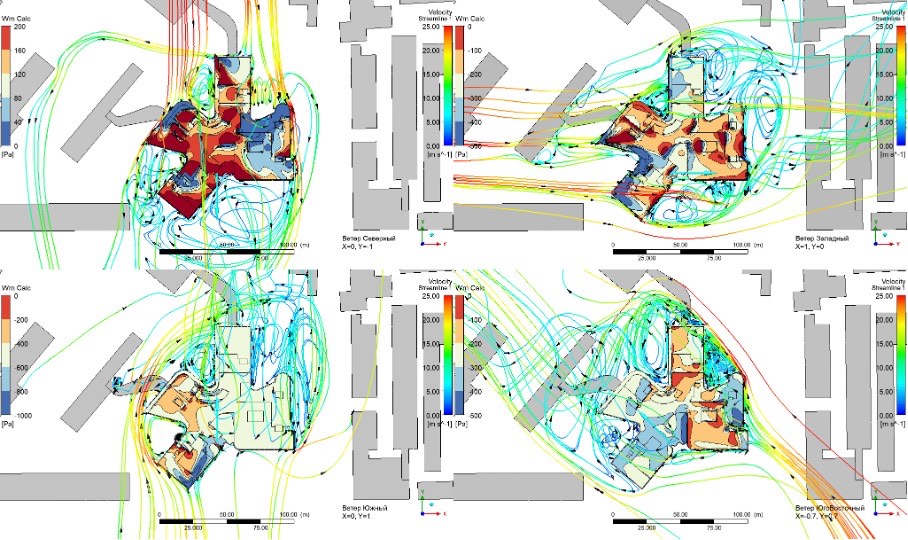

Направление ветровых потоков для четырех направлений ветра

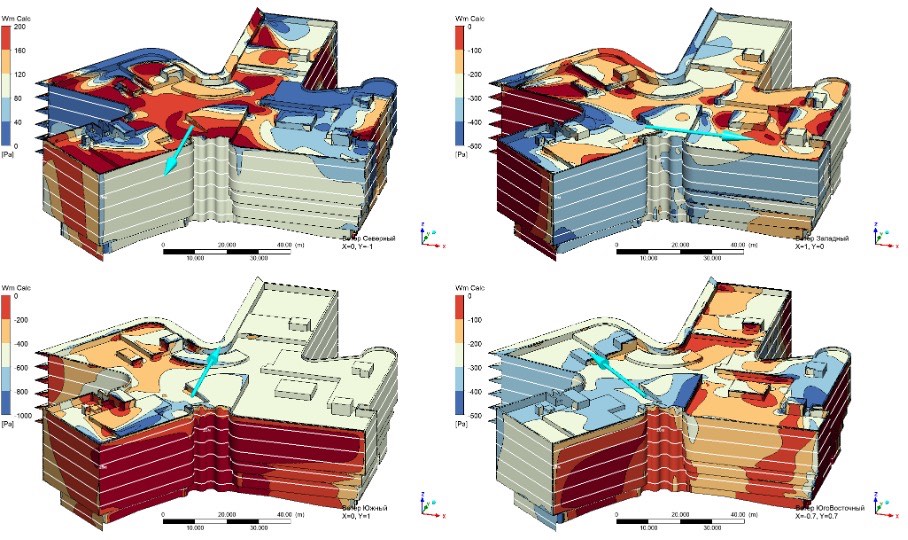

Распределение ветровой нагрузки wmрасч. на фасаде для четырех направлений ветра
