Поверочный расчет ледового дворца cпорта «Ермак» в г. Ангарске на заданные нагрузки и воздействия
Ледовый дворец спорта в городе Ангарске является уникальным сооружением. Для него выполнен поверочный расчет, который включает в себя:
- Анализ конструкторской документации и сбор исходных данных;

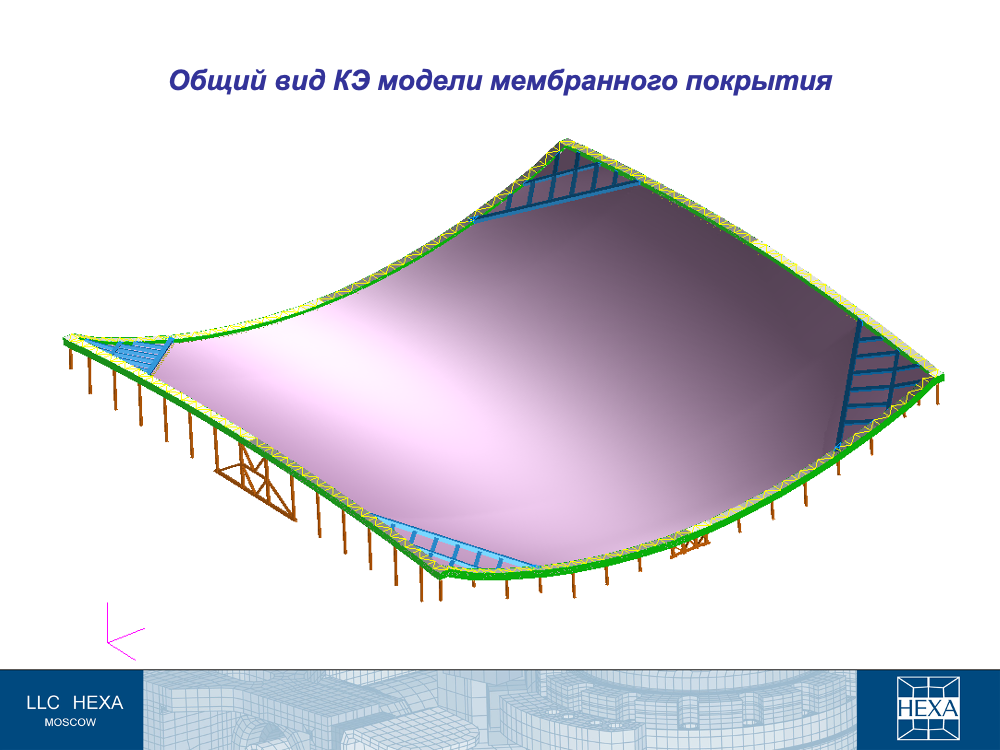

- Построение цифрового двойника мембранного покрытия и обстройки;
- Определение нагрузок и составление наиболее неблагоприятных расчетных сочетаний нагрузок в соответствии со СНиП;
- Расчет конструкции по предельным состояниям первой и второй групп с учетом неблагоприятных сочетаний нагрузок или соответствующих им усилий;
- Оценка жесткости, прочности и устойчивости несущих конструкций. Определение нагрузки на фундамент. Оценка сейсмостойкости;
- Составление заключения и иллюстрированного отчета для предоставления в экспертизу.

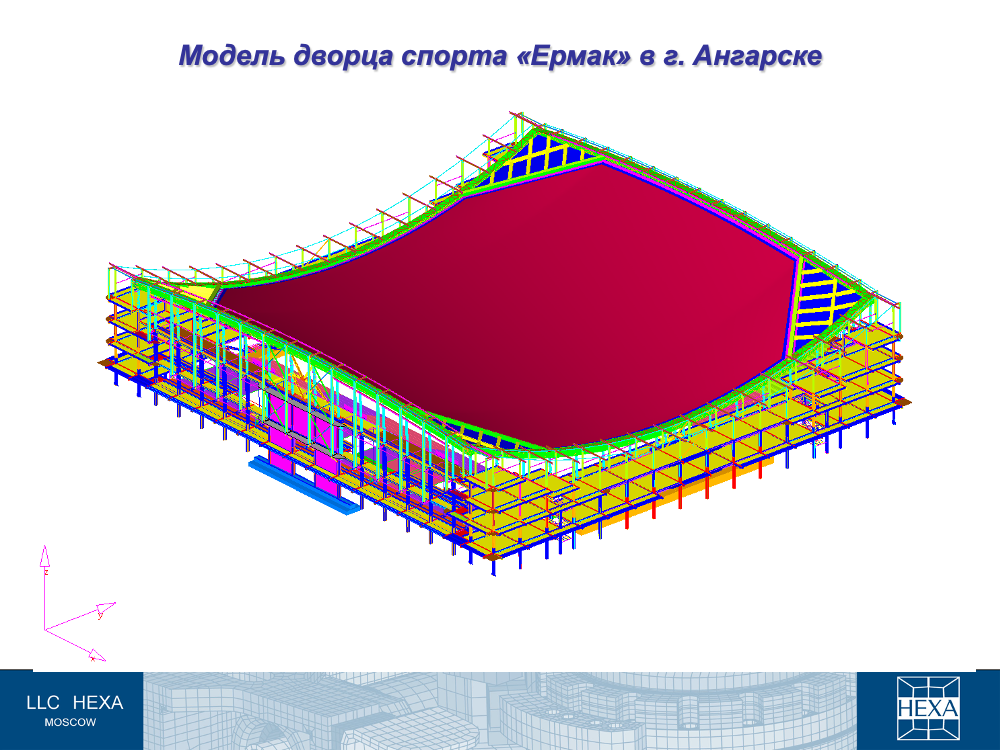

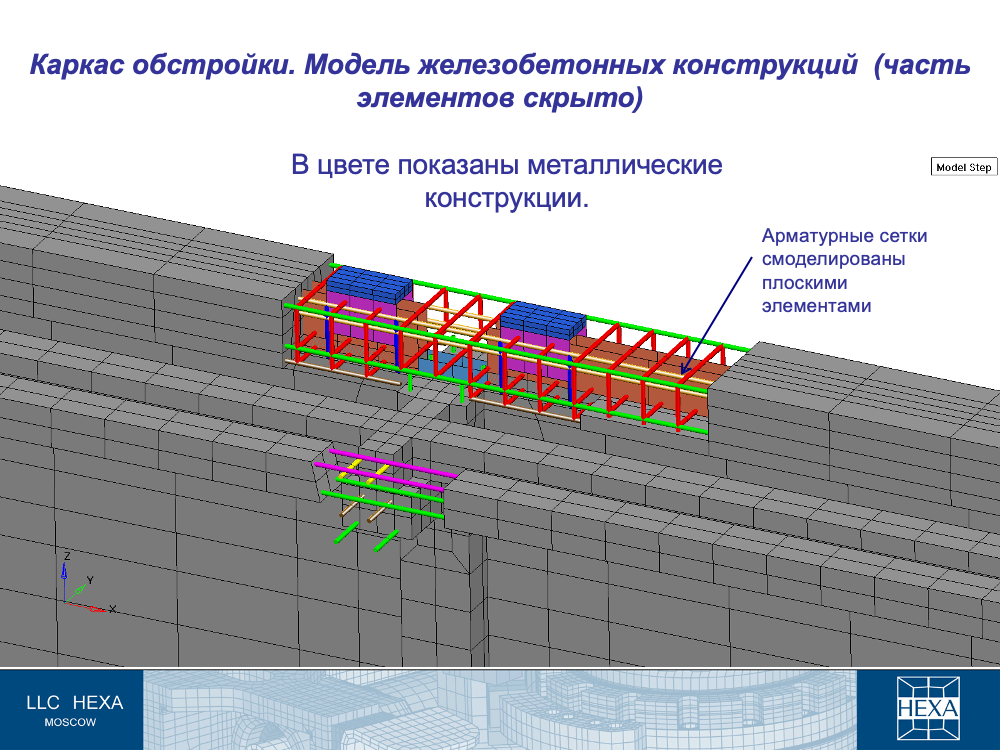

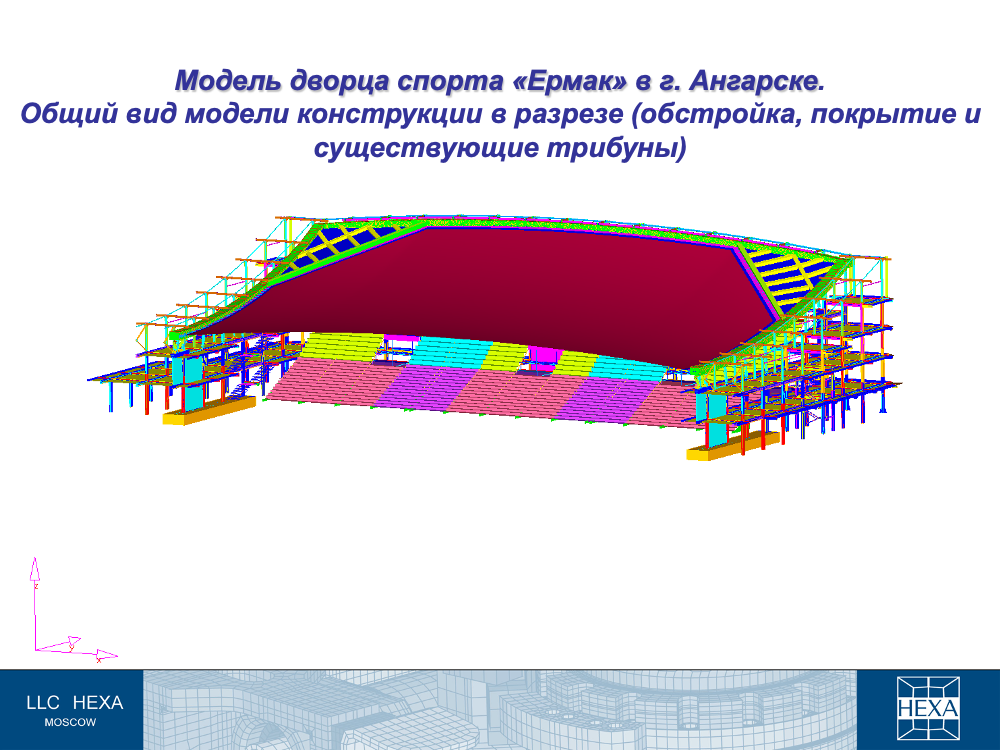

Для выполнения поверочного расчета создана расчетная математическая модель здания, полностью описывающая поведение конструкции не только на макро уровне, но и на уровне конструкции каждой колонны, ригеля, арматуры, закладных элементов и т.д. Модель учитывает совместную работу бетона и арматуры в нелинейной постановке.
- Анализ конструкторской документации и сбор исходных данных;
- Построение цифрового двойника мембранного покрытия и обстройки;
- Определение нагрузок и составление наиболее неблагоприятных расчетных сочетаний нагрузок в соответствии со СНиП;
- Расчет конструкции по предельным состояниям первой и второй групп с учетом неблагоприятных сочетаний нагрузок или соответствующих им усилий;
- Оценка жесткости, прочности и устойчивости несущих конструкций. Определение нагрузки на фундамент. Оценка сейсмостойкости;
- Составление заключения и иллюстрированного отчета для предоставления в экспертизу.
Для выполнения поверочного расчета создана расчетная математическая модель здания, полностью описывающая поведение конструкции не только на макро уровне, но и на уровне конструкции каждой колонны, ригеля, арматуры, закладных элементов и т.д. Модель учитывает совместную работу бетона и арматуры в нелинейной постановке.
Результаты поверочного расчета сооружения

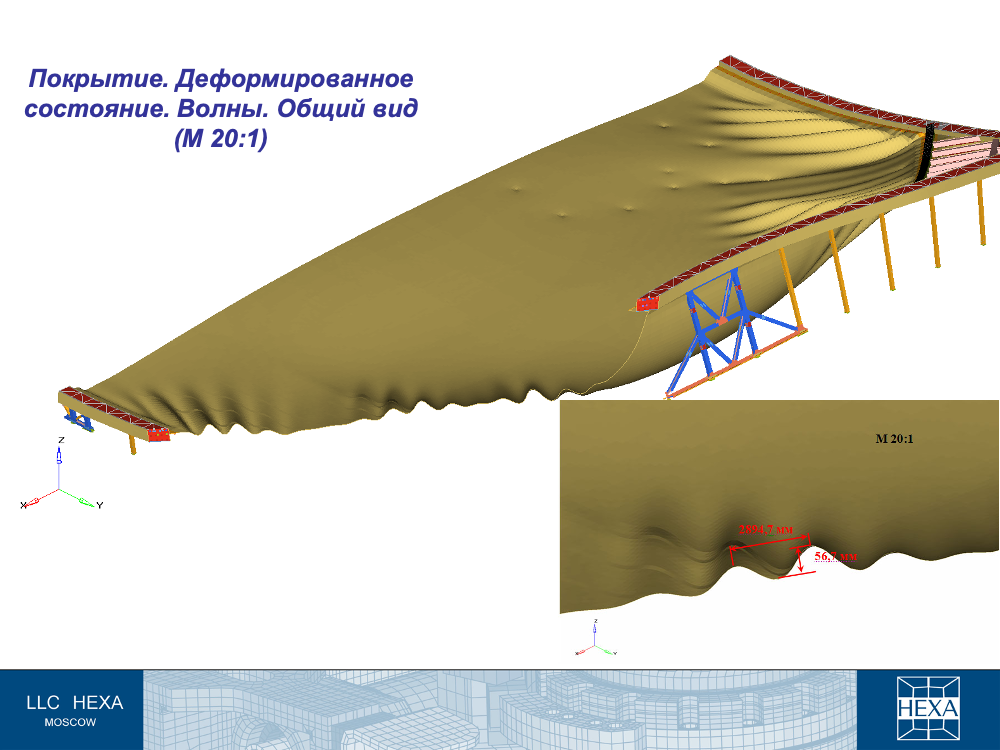

Выполнен статический расчет для определения напряженно-деформированного состояние железобетонного каркаса обстройки с учетом физической (нелинейное поведение бетона) и геометрической (большие перемещения) нелинейностей. Определены несущая способность конструктивных элементов и нагрузки на фундамент.

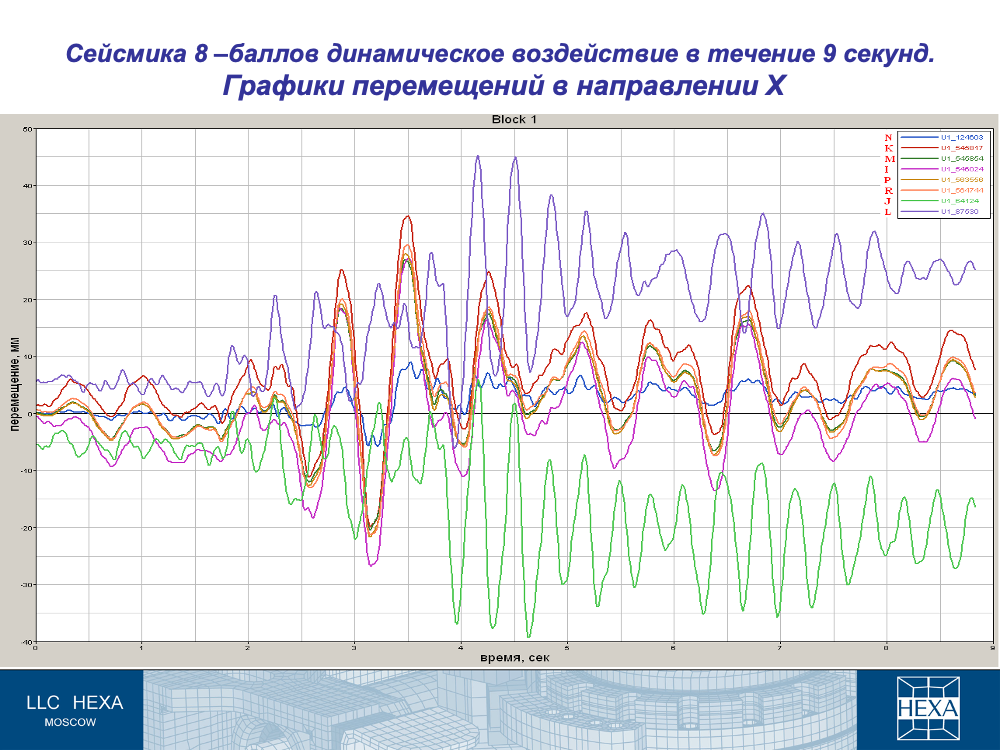

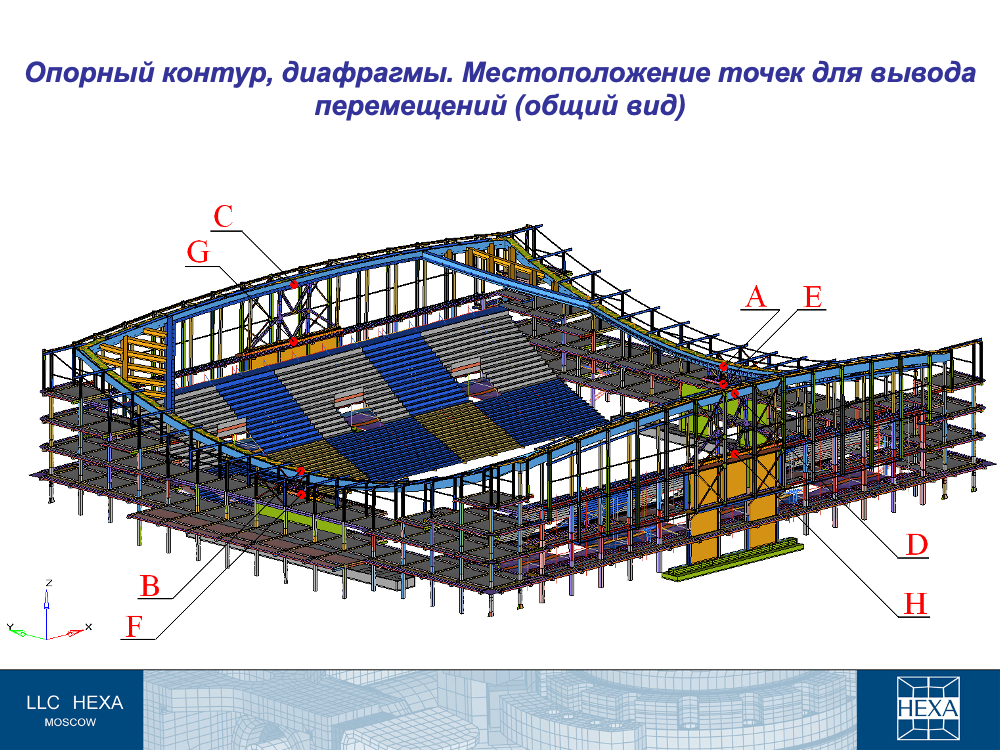

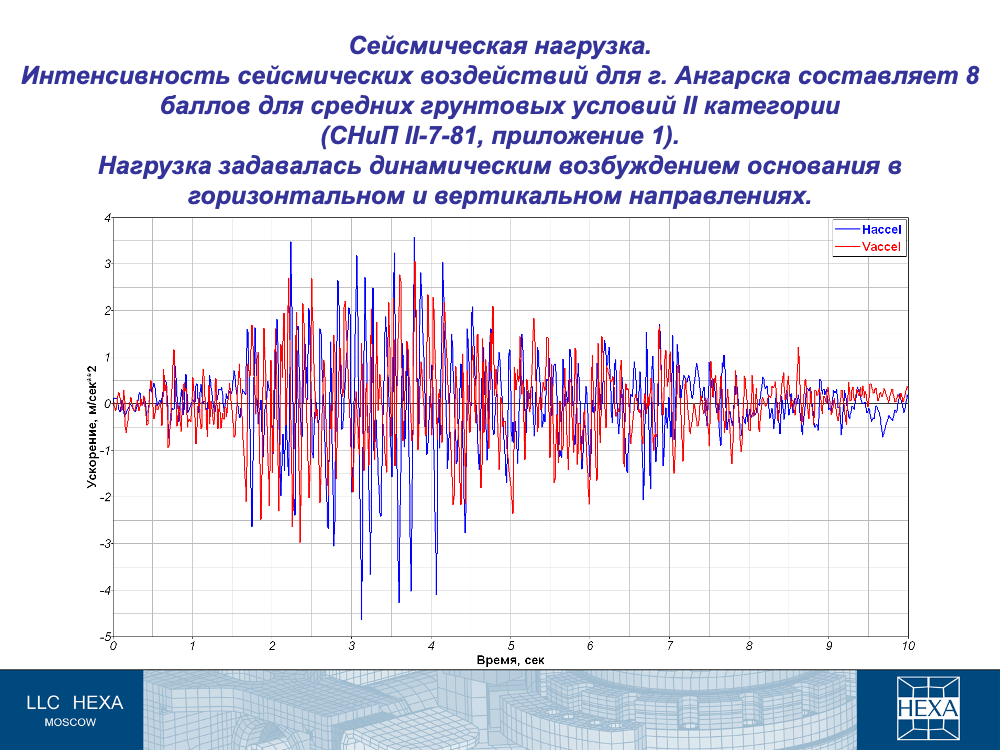

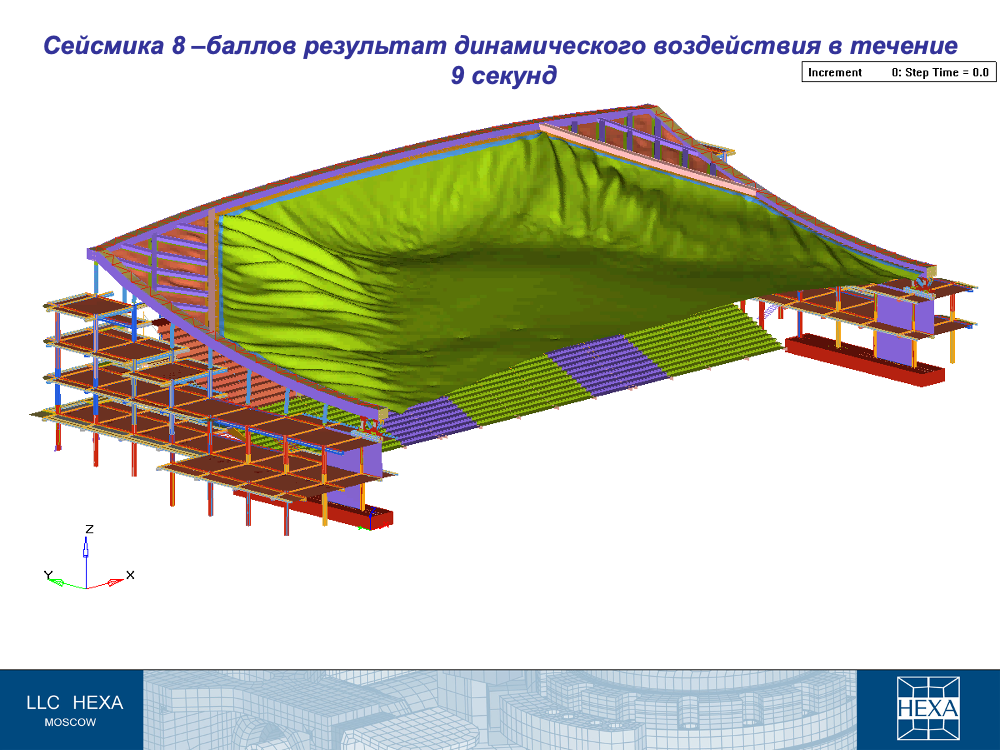

Проведен динамический анализ конструкции ледового дворца спорта на воздействие сейсмических нагрузок. Получены величины максимальных напряжений и перемещений конструкции при сейсмическом воздействии.
